Доброго дня всем форумчанам ! прошу помощи в настройке RB260gs . намедне погуглил мануалы , не один из опробованых методов настройки не получился. вся соль насколько я понимаю находится на вкладке VLANs , в мануалах там ставятся галки , а на моей прошивке из списка нужно выбирать значение(NOT A MEMBER ,ALWAYS STRIP,ADD IF MISSING ,LEAVE AS IS )
Сразу оговорюсь , что с умными свичами и VLANами дело имею впервые . задача стоит такая :
1 порт rb260gs транковый , подключен к rb450G (VLANы созданы ,каждому из них присвоен адрес и прикручен DHCP )
к 2 порту подключена сеть 192.168.2.0/24 VLAN-2
к 3 прту подключена сеть 192.168.3.0/24 VLAN-3
к 4 порту подключена сеть 192.168.4.0/24 VLAN-4
к 5 порту подключена сеть 192.168.5.0/24 VLAN-5
внимание вопрос ))))
как правильно настроить свич чтобы с каждого порта трафик уходил в собственном VLANе и изолировать подсети друг от друга ?
Настройка RB260gs
-
- Сообщения: 2359
- Зарегистрирован: 06 фев 2011, 20:44
во вланах есть 3 понятия
tag - то есть трафик на данном порту передается с нмером VLAN (это например с сторону микротиков)
untag - трафик Vlan разврачивается в прстой Ethernet, на портуможет быть только 1 VLAN в редиме untag
not member - Влана нет на порту не в каком виде
распишите с бытовой точки зрения что и как вы хотите видеть
tag - то есть трафик на данном порту передается с нмером VLAN (это например с сторону микротиков)
untag - трафик Vlan разврачивается в прстой Ethernet, на портуможет быть только 1 VLAN в редиме untag
not member - Влана нет на порту не в каком виде
распишите с бытовой точки зрения что и как вы хотите видеть
Граждане, сколько раз просил =) чем понятнее и точнее сформулирован вопрос - тем понятнее и точнее будет на него ответ.
Я просматриваю ВСЕ темы форума и стараюсь помочь в каждой из них
Поэтому, НА ЛС отвечаю в последнюю очередь
Я просматриваю ВСЕ темы форума и стараюсь помочь в каждой из них
Поэтому, НА ЛС отвечаю в последнюю очередь
-
- Сообщения: 23
- Зарегистрирован: 14 авг 2012, 16:11
1 порт подключен к роутеру
2 порт подключен к компьютеру
3 порт подключен к компьютеру
4 порт подключен к компьютеру
5 порт подключен к компьютеру
мне тебуется трафик с каждого компьютера загнать в свой VLAN и отправить на роутер
2 порт подключен к компьютеру
3 порт подключен к компьютеру
4 порт подключен к компьютеру
5 порт подключен к компьютеру
мне тебуется трафик с каждого компьютера загнать в свой VLAN и отправить на роутер
-
- Сообщения: 23
- Зарегистрирован: 14 авг 2012, 16:11
-
- Модератор
- Сообщения: 3356
- Зарегистрирован: 01 окт 2012, 14:48
Вы бы как-то по-подробнее описали задачу...
Зачем такая схема???
Чтобы компы друг друга не видели???
Начинаем читать вот отсюда
http://wiki.mikrotik.com/wiki/SwOS#VLAN_Tab
Потом тут
http://wiki.mikrotik.com/wiki/SwOS/Router-On-A-Stick
и еще вот здесь
http://wiki.mikrotik.com/wiki/SwOS/SWOS ... woSwitches
потом вот здесь
http://www.lanmart.ru/blogs/mikrotik-rb ... nastroyka/
немного здесь
http://forum.ixbt.com/topic.cgi?id=14:54605
Зачем такая схема???
Чтобы компы друг друга не видели???
Начинаем читать вот отсюда
http://wiki.mikrotik.com/wiki/SwOS#VLAN_Tab
Потом тут
http://wiki.mikrotik.com/wiki/SwOS/Router-On-A-Stick
и еще вот здесь
http://wiki.mikrotik.com/wiki/SwOS/SWOS ... woSwitches
потом вот здесь
http://www.lanmart.ru/blogs/mikrotik-rb ... nastroyka/
немного здесь
http://forum.ixbt.com/topic.cgi?id=14:54605
-
- Сообщения: 23
- Зарегистрирован: 14 авг 2012, 16:11
Вы все правильно сказали . мне нужно чтобы компы не могли контактировать между собой . я понимаю конечно что документацию нужно читать , но в документации ниразу не увидел такое же меню как у меня во вкладке VLANS
-
- Модератор
- Сообщения: 3356
- Зарегистрирован: 01 окт 2012, 14:48

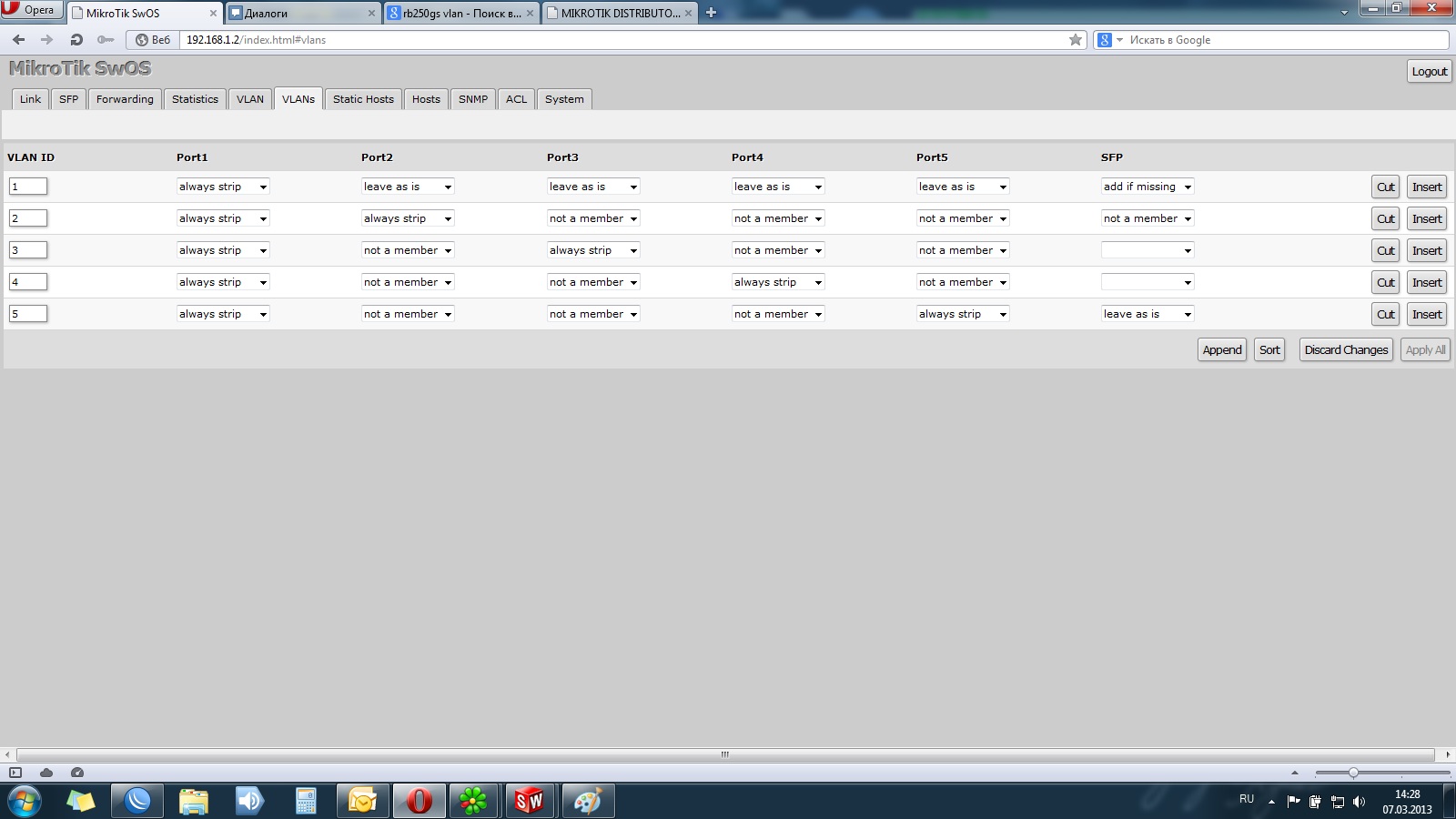

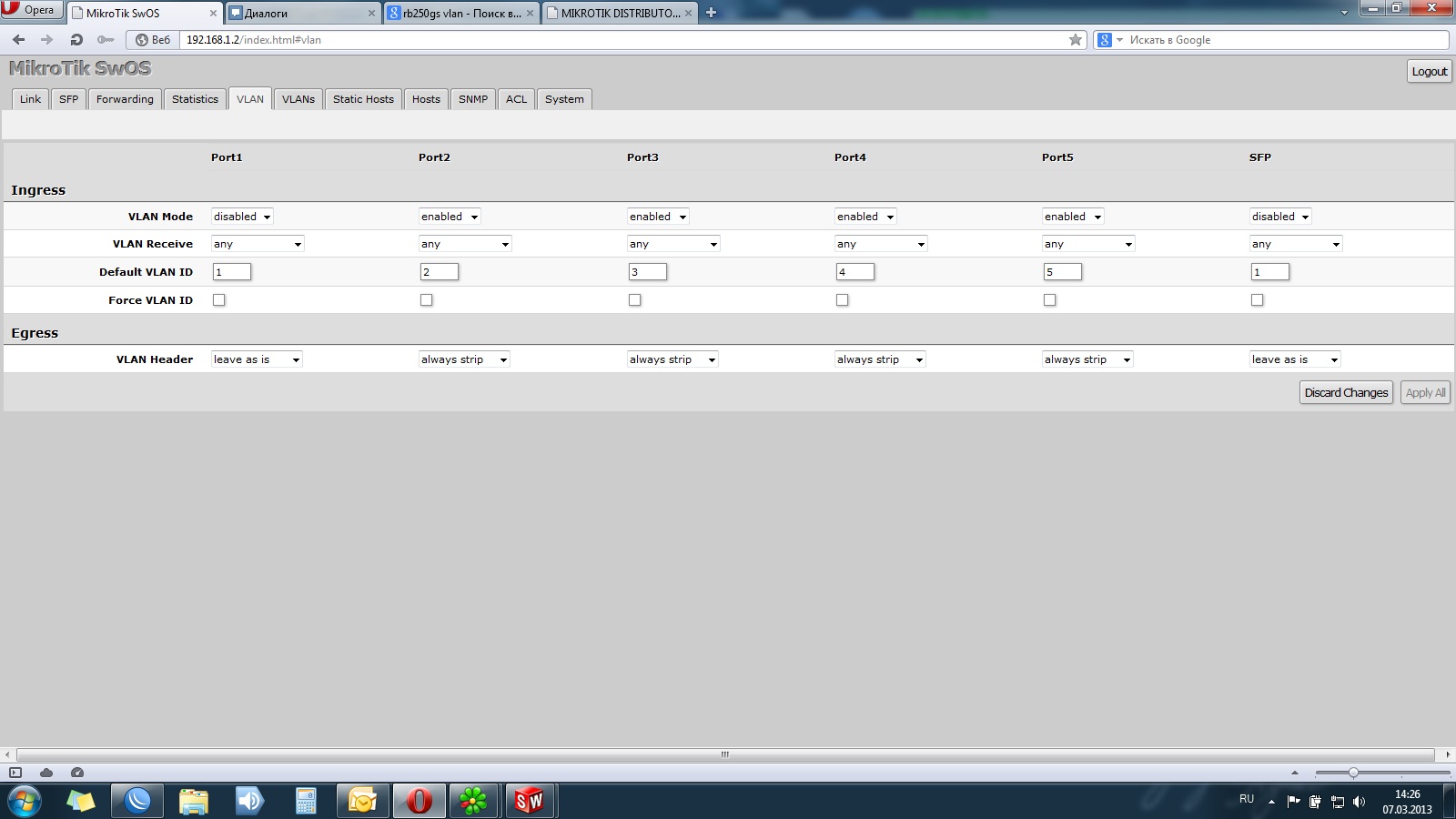

По картинкам:
как минимум для 1 порта Vlan Mode нужно поставить Optional.
а ниже Alwais strip.
Судя по картинкам в SwOS немного изменили настройки.
как минимум для 1 порта Vlan Mode нужно поставить Optional.
а ниже Alwais strip.
Судя по картинкам в SwOS немного изменили настройки.
-
- Модератор
- Сообщения: 3356
- Зарегистрирован: 01 окт 2012, 14:48
Вот в этом посте все расписали:
http://forum.ixbt.com/topic.cgi?id=14:54605:1#1
А еще вот
http://forum.mikrotik.com/viewtopic.php?t=44707
http://forum.ixbt.com/topic.cgi?id=14:54605:1#1
А еще вот
http://forum.mikrotik.com/viewtopic.php?t=44707
Последний раз редактировалось gmx 07 мар 2013, 11:04, всего редактировалось 1 раз.
-
- Сообщения: 23
- Зарегистрирован: 14 авг 2012, 16:11
Optional – снятие всех меток вланов и передача трафика без них. ????
а зачем мне снимать метки . трафик с первого порта должен уходить на роутер с тегами .
а зачем мне снимать метки . трафик с первого порта должен уходить на роутер с тегами .
-
- Модератор
- Сообщения: 3356
- Зарегистрирован: 01 окт 2012, 14:48
denilkor писал(а):Optional – снятие всех меток вланов и передача трафика без них. ????
а зачем мне снимать метки . трафик с первого порта должен уходить на роутер с тегами .
Да нет. Я виноват, не надо снимать. Я не сразу въехал в задачу. Я думал, что по первому порту надо весь трафик смешать. Я просто сразу свою задачу недавнюю представил, но у меня был 250G и вкладка VLANs у меня просто с галочками.
