Проблемы с маршрутизацией, звезда с VPN

Обсуждение оборудования и его настройки
Bit
Сообщения: 9
Зарегистрирован: 27 ноя 2012, 14:32

10 янв 2013, 00:32

Доброго времени суток.
Проблема такая: с центральным микротиком все филлиалы работают нормально, но вот транзитом - один филлиал с другим через центр - нет ни пинга, ни traceroute.
Действующие лица:

Центр: RB1200 (1), филлиалы 1,2,3 на RB450G (2,3,4 соответственно).

Интернет:
1,2 - оптика, один провайдер
3-PPPoE
4 - оптика, другой провайдер.

VPN
1-2: провайдерский VLAN, кабель из сплиттера в отдельный порт микротика.
1-3: PPTP, 1-сервер, 3-клиент.
1-4: PPTP, 1-сервер, 4-клиент.

Сети:
1-192.168.4.0/22
2-192.168.0.0/22
3-192.168.8.0/22
4-192.168.12.0/22

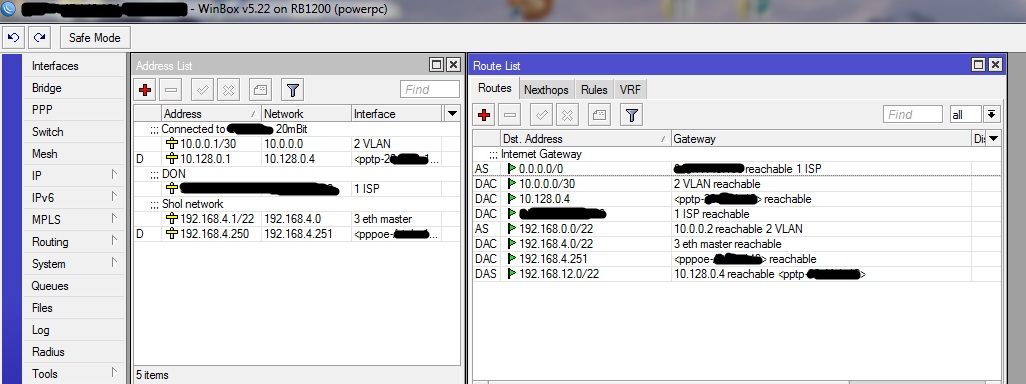

Интерфейсы и маршруты, (1)

1 ip, routes.jpg
(116.4 КБ) 351 скачивание

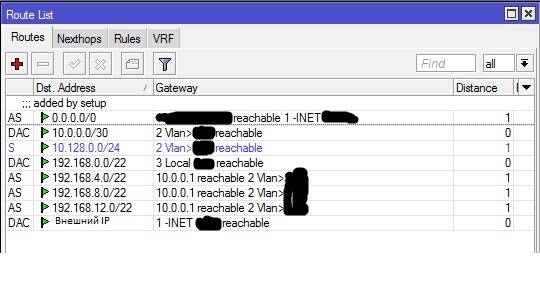

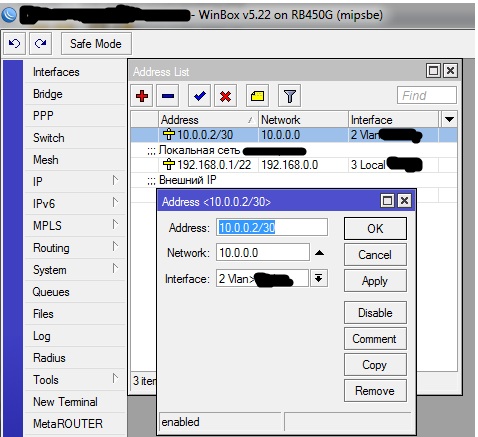

(2)

2 ip.jpg
2 ip.jpg (73.46 КБ) 1878 просмотров

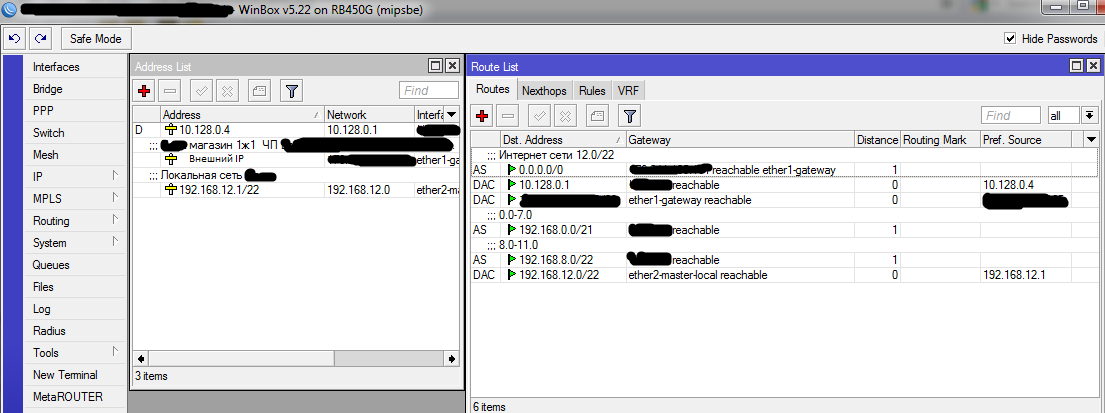

(4)

4 IP,routes.png
(52.32 КБ) 351 скачивание


(3) пока не рассматриваем.

В итоге имеем:

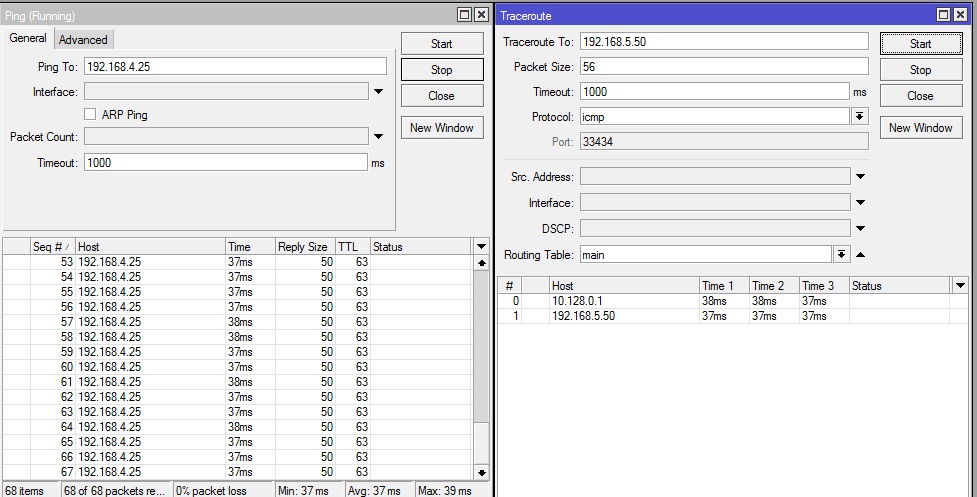

Из филлиала (4) легко контачим с центром (1)

(133.11 КБ) 351 скачивание
Последний раз редактировалось Bit 10 янв 2013, 00:40, всего редактировалось 1 раз.


Bit
Сообщения: 9
Зарегистрирован: 27 ноя 2012, 14:32

10 янв 2013, 00:39

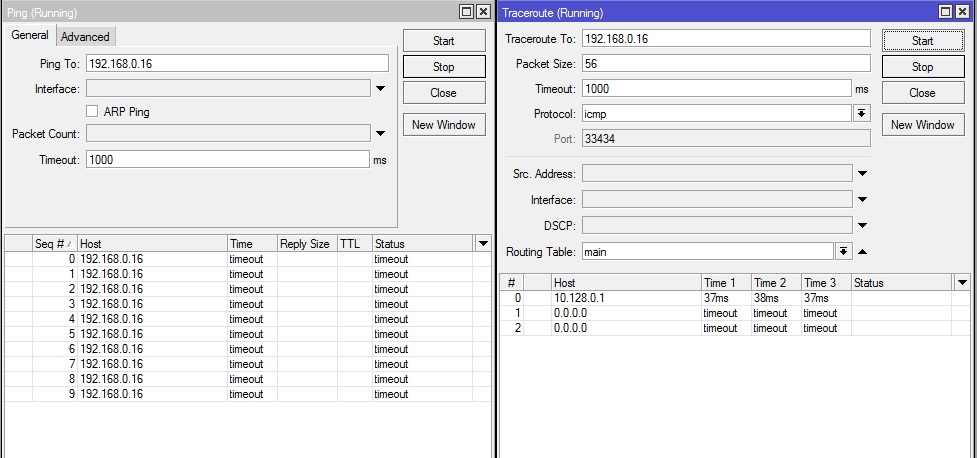

Но периферия друг с другом не дружит (4-2):

(116.58 КБ) 349 скачиваний

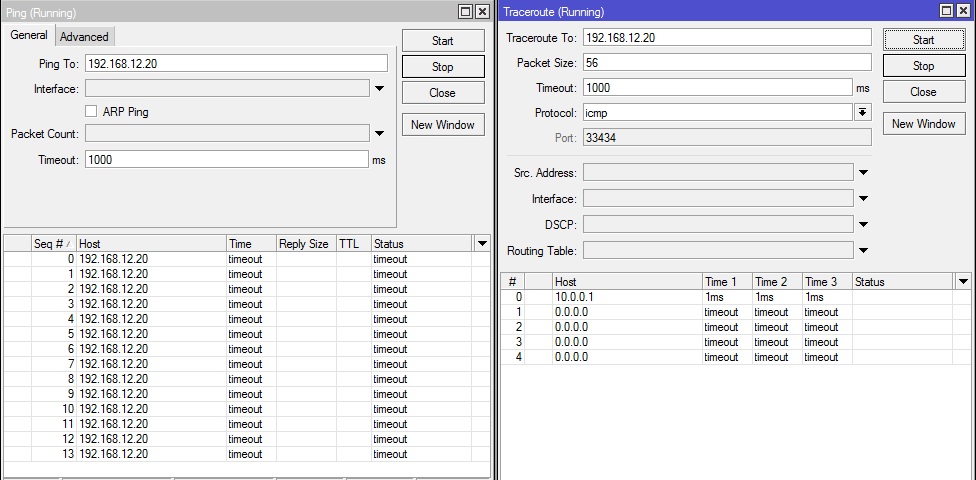

и аналогично в обратном направлении (2-4):

(136.76 КБ) 349 скачиваний


Ну и с (3) аналогичная ситуация, с центром дружим, с остальными нет. На данный момент нет возможности выложить скрины.

Подскажите, где же грабли, сами уже замучались. Логика подсказывает, что что-то с маршрутами, но фантазия на исходе.


Аватара пользователя
simpl3x
Модератор
Сообщения: 1532
Зарегистрирован: 19 апр 2012, 14:03

10 янв 2013, 07:51

нарисовал картинку по вашим сумбурным скриншотам. вроде как проблем с маршрутизацией у вас нет. как минимум на участке 4-1-2 в обе стороны. так что попробуйте в фаервол добавить такое правило:

Код: Выделить всё

ip firewall filter add chain=forward protocol=icmp action=accept

и поставьте его первым в списке. тем самым уберем возможность ограничения фаерволом.


Bit
Сообщения: 9
Зарегистрирован: 27 ноя 2012, 14:32

10 янв 2013, 15:50

Добавил. Первым стоит правило drop пакетов с state = invalid, пробовал его отключать - картина не меняется.

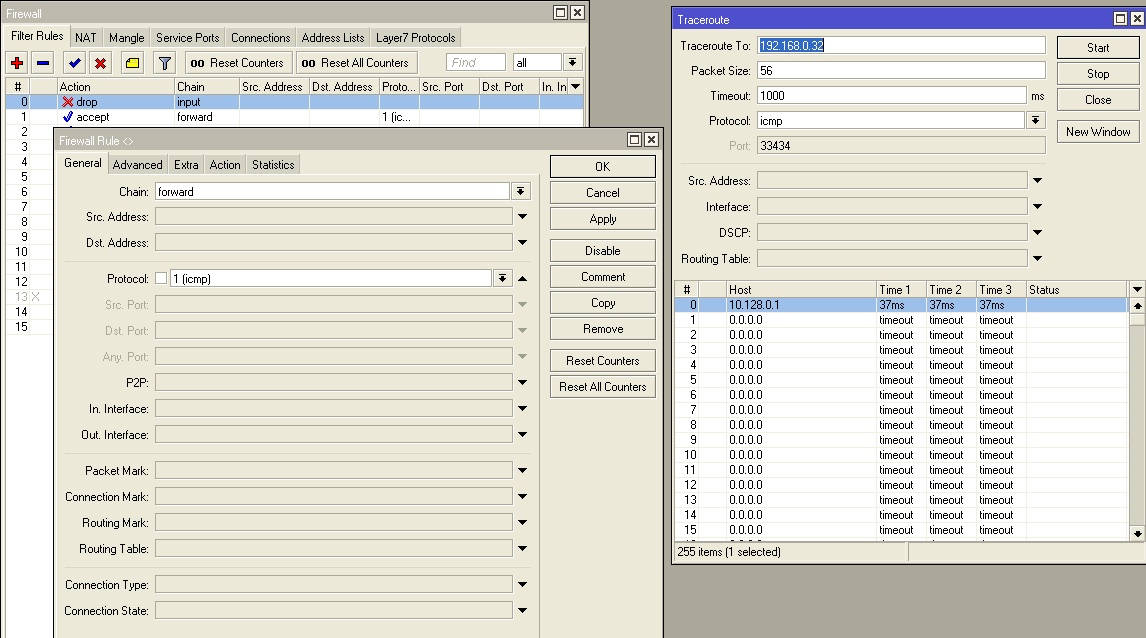

На скрине пинг из 4 в 2

(224.42 КБ) 333 скачивания


iSupport
Сообщения: 2360
Зарегистрирован: 06 фев 2011, 20:44

13 янв 2013, 16:11

у вас проблема с маршрутизацией

роуты до 0.0.0.0/0 должны иметь мансимальный Distance (= 10 и более)

Роуты по локалке ( тоннели) должны иметь distance меньше чем у 0.0.0.0/0

упорядочите маргруты по параметру Distance

сразу будет видно что куда полетело


Граждане, сколько раз просил =) чем понятнее и точнее сформулирован вопрос - тем понятнее и точнее будет на него ответ.
Я просматриваю ВСЕ темы форума и стараюсь помочь в каждой из них
Поэтому, НА ЛС отвечаю в последнюю очередь
Bit
Сообщения: 9
Зарегистрирован: 27 ноя 2012, 14:32

15 фев 2013, 15:53

Добавил distance к нулевым маршрутам, ситуация не изменилась.
В приложении export фаервола сетей 1 и 2 на всякий случай.
Вложения
firewall.7z
(1.12 КБ) 62 скачивания


Abus56
Сообщения: 30
Зарегистрирован: 11 мар 2012, 12:06

18 фев 2013, 17:55

попробуй на клиентах маскарадинг включить
ip firewall nat add action=masquerade chain=srcnat out-interface=pptp-client


leshik
Сообщения: 27
Зарегистрирован: 27 ноя 2012, 09:22

22 фев 2013, 22:07

Nat для локальных сетей это не выход, есть ли другое решение?


Аватара пользователя
simpl3x
Модератор
Сообщения: 1532
Зарегистрирован: 19 апр 2012, 14:03

22 фев 2013, 22:45

leshik писал(а):Nat для локальных сетей это не выход, есть ли другое решение?

это откуда такие выводы?


Abus56
Сообщения: 30
Зарегистрирован: 11 мар 2012, 12:06

23 фев 2013, 21:24

тогда переводи на EOIP.
