PPTP over PPPoE (связь офисов) - не видна LAN за роутером

Сообщение Swansson » 01 авг 2012, 16:48

Добрый день всем!

Имеется след. конфигурация: два девайса 750G соединены по L2TP, имеют локальные адреса, допустим 192.168.1.1 и 192.168.2.1,
объединяют две локалки, соотв. 192.168.1.0 и 192.168.2.0, оба с белыми внешними IP. Провайдеры разные.
Один подключен к провайдеру напрямую (DHCP), другой через PPPoE.
Маршруты в чужую подсеть прописаны на каждом, вида
dst. address 192.168.2.0/24 gateway 192.168.2.1 и соотв. наоборот. Маршруты все reachable.

Проблема в том, что из 192.168.1.0 не видно машин из 192.168.2.0, а вот из 2.0 машины сети 1.0 видны.
Маршрутизаторы по локальным адресам друг друга видят.

Предполагая различные варианты и создав абсолютно идентичные настройки обоих девайсов, пришел к выводу, что возможно виновато подключение по PPPoE, т.к. именно за этим роутером локалка не видна. Проводил тот же эсперимент с 3-м 750G и соотв. с третим провадером, тоже подключение по PPPoE. Тот же результат. При связи 2-го и 3-го 750G (оба имеют инет по PPPoE) пинга нет ни в 192.168.1.0, ни в 192.168.2.0.

В общем замучился уже с с экспериментами, в инете ничего на данную тему не находится. Вроде бы все просто, как белый день, но не работает ((
Большая просьба оказать помощь, может кто сталкивался или же уже имеет решение данной проблемы .
antkamidiv
Сообщения: 123
Зарегистрирован: 22 мар 2012, 18:28
Контактная информация:

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение antkamidiv » 01 авг 2012, 22:40

С самого роутера, у которого PPPoE wan, локальная сеть на противоположной стороне видна?
Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 02 авг 2012, 10:01

antkamidiv писал(а):С самого роутера, у которого PPPoE wan, локальная сеть на противоположной стороне видна?


Да, видна. А вот за ним (кот. на PPPoE) сеть не видна.
По сниферу смотрел - в одном случае идут пакеты ICMP и возвращаются, т.е. например 192.168.2.1 -> 192.168.1.35 192.168.1.35 -> 192.168.2.1
Во втором случае, за роутером подключенным по PPPoE, пакеты такого же вида застряют на роутере и до компа из локалки не доходят.
Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 02 авг 2012, 10:06

PS : маскарадится у меня все стандартно, при прямом подключении ether1-gateway, при PPPoE - соотв. pppoe-out.
Может нужно еще что-то маскарадить?
Или доп. стат. маршруты прописать в случае с PPPoE?
antkamidiv
Сообщения: 123
Зарегистрирован: 22 мар 2012, 18:28
Контактная информация:

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение antkamidiv » 02 авг 2012, 12:30

Так. Давайте поступим по-другому. Чтобы получить максимум информации.
Выложите скрины для обоих роутеров
1. ip -> farewall
2. ip -> route
3. ppp
Аватара пользователя
PavelSES
Сообщения: 48
Зарегистрирован: 13 сен 2011, 08:30

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение PavelSES » 03 авг 2012, 01:52

у меня у всех офисов подключение по PPPoE и связь налажена посредством ip тунелей:
напрмиер у
офиса 1 локальная сеть 192.168.100.0/24
офиса 2 локальная сеть 192.168.96.0/24

приступаем к настройке:
создаем на обоих концах ip туннели:
офис1: ............................... офис2:
Изображение Изображение
и присваиваем ип ip адреса:
офис1: ............................... офис2:
Изображение Изображение
ну и последний шаг - настройка маршрутизации:
офис1: ............................... офис2:
Изображение Изображение

после этого оба офиса видят друг друга по их локальным ip адресам :)
Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 03 авг 2012, 11:17

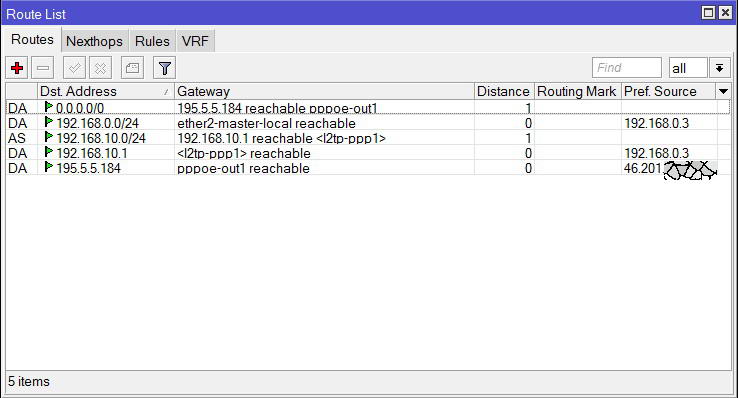

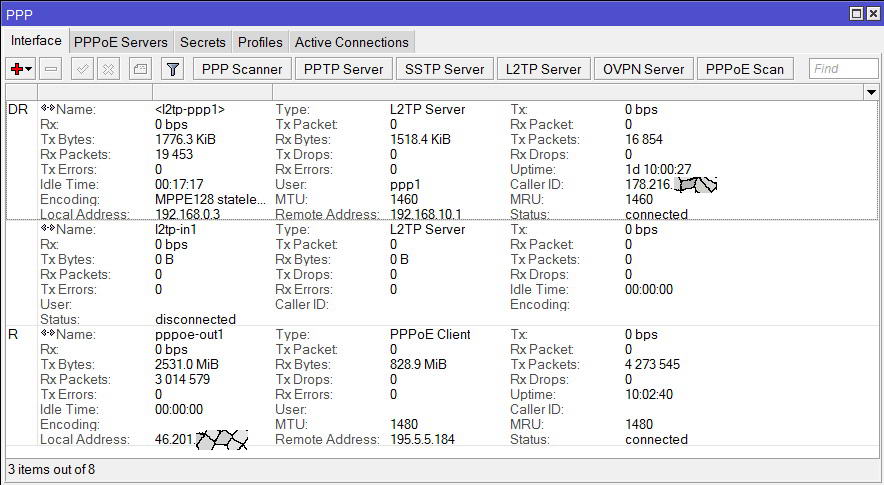

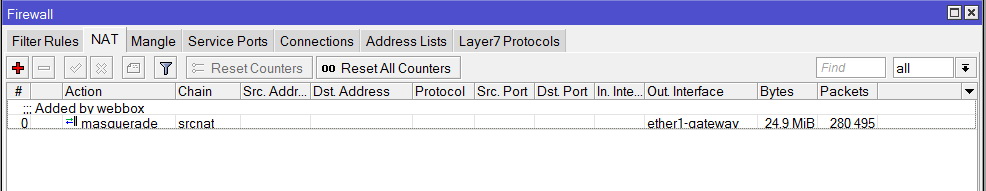

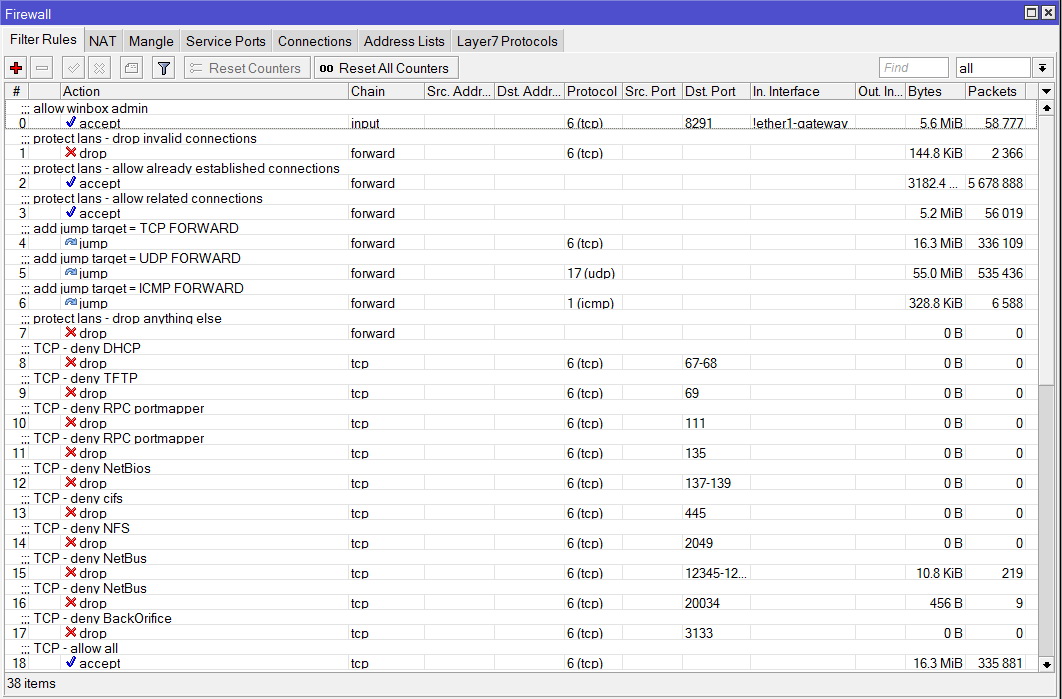

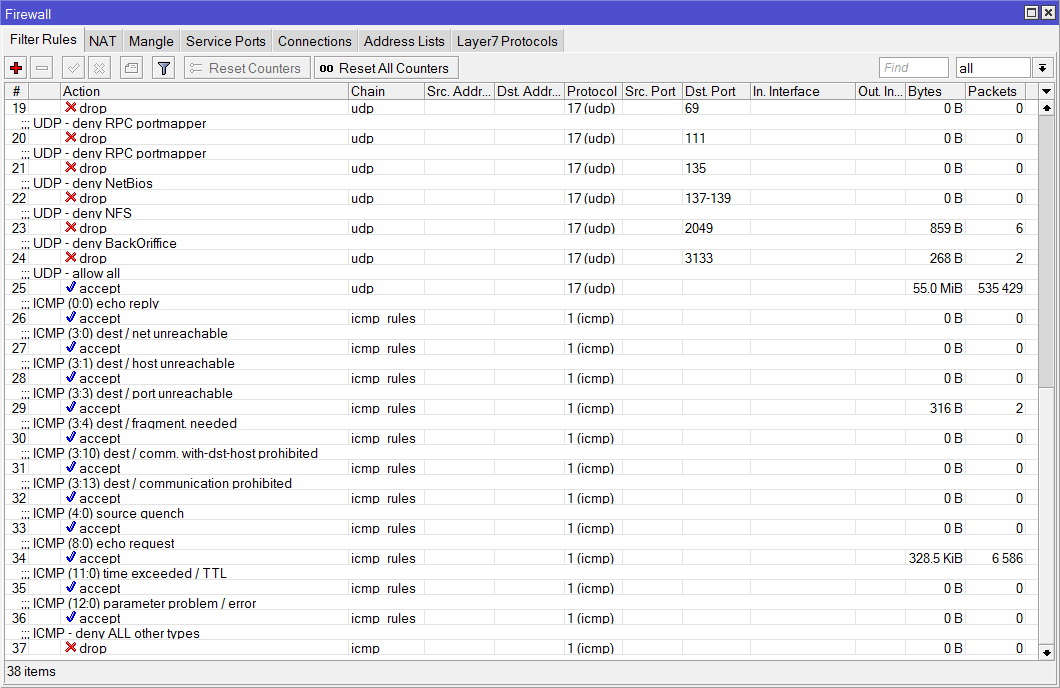

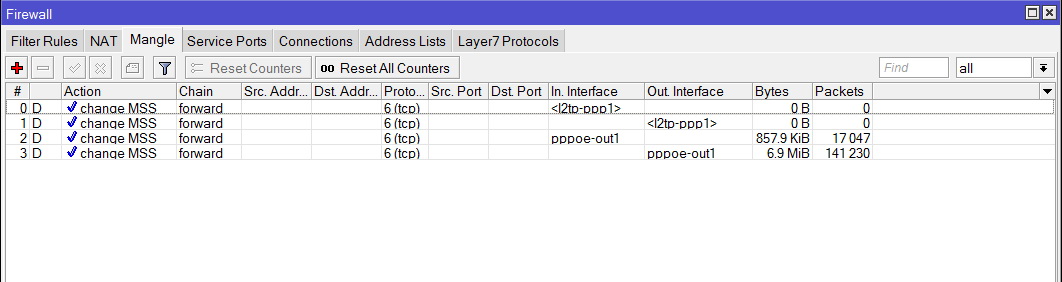

Скрины для роутера 1 (за которым не видна сеть):
Учитывая, что форум не дает цеплять больше 3-х вложений, скрины в 2-х сообщениях.

(221.77 КБ) 55 скачиваний

(216.1 КБ) 55 скачиваний

(47.74 КБ) 55 скачиваний
Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 03 авг 2012, 11:19

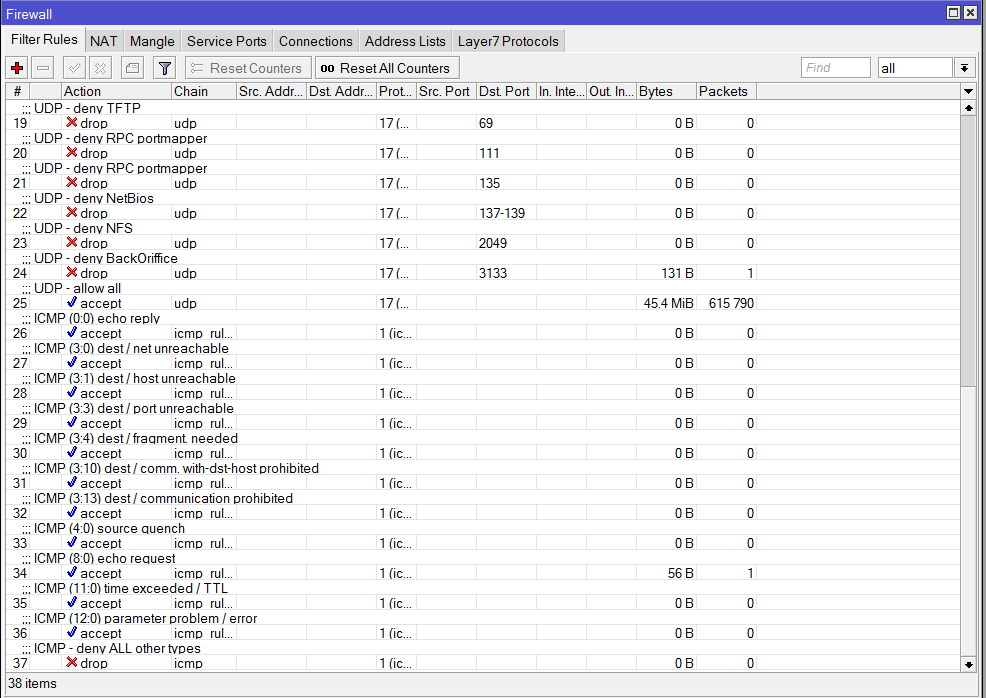

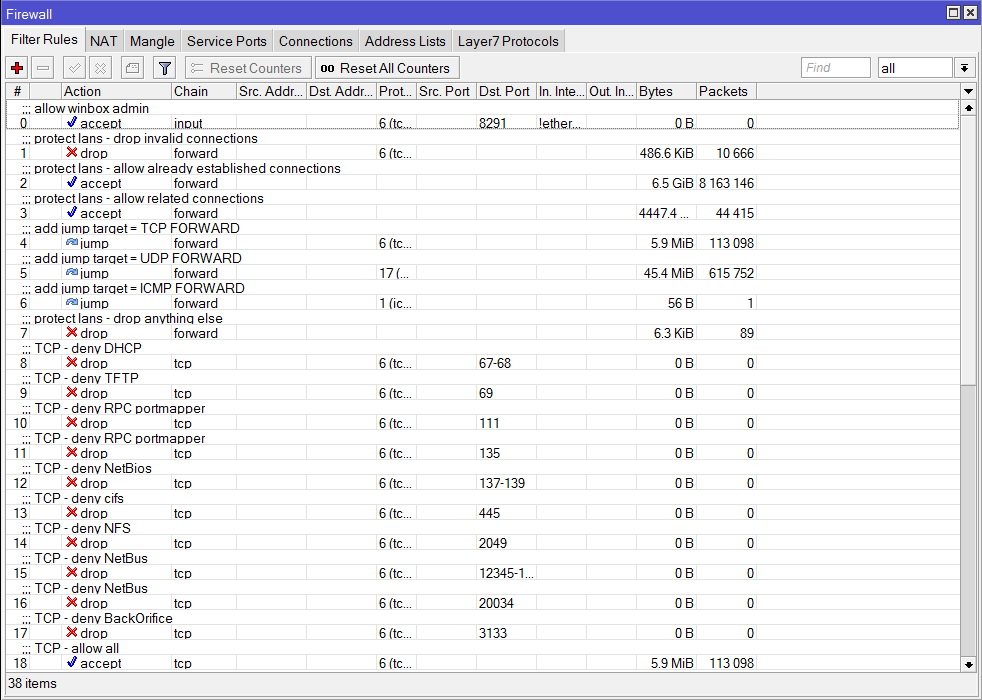

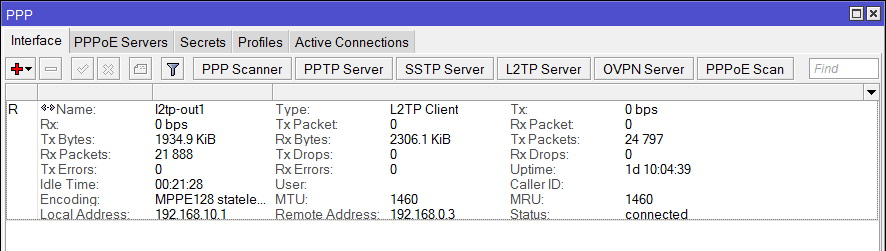

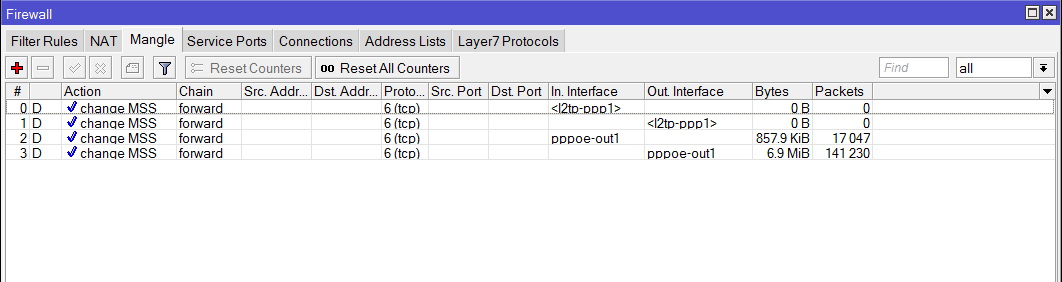

Скрины для роутера 1 часть 2-я

(68.8 КБ) 55 скачиваний

(75.88 КБ) 55 скачиваний

Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 03 авг 2012, 11:21

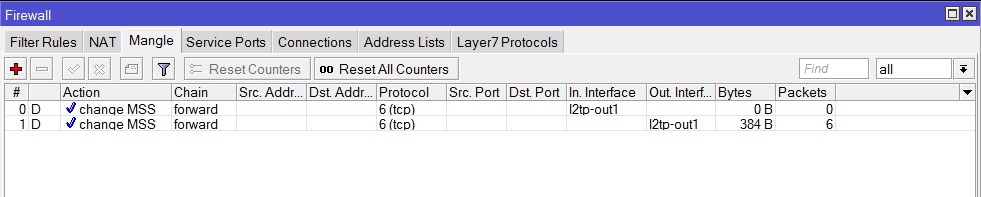

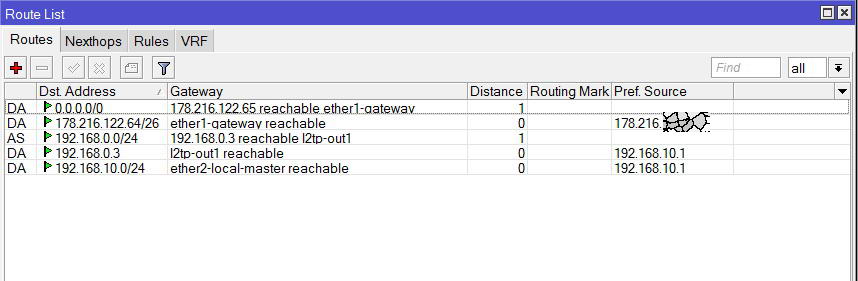

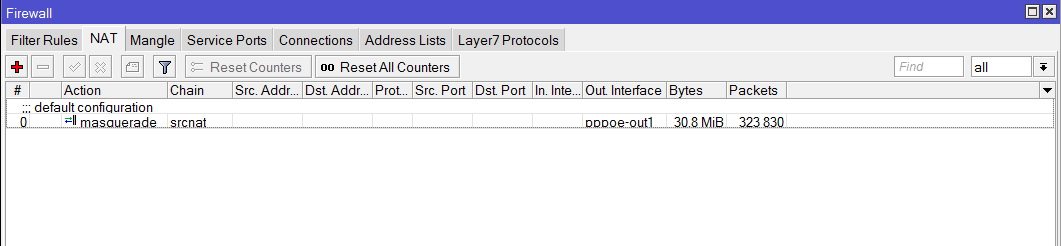

Скрины для роутера 2:

(210.85 КБ) 54 скачивания

(209.48 КБ) 54 скачивания

(49.8 КБ) 54 скачивания
Swansson
Сообщения: 16
Зарегистрирован: 01 авг 2012, 16:18

Re: PPTP over PPPoE (связь офисов) - не видна LAN за роутеро

Сообщение Swansson » 03 авг 2012, 11:22

скрины для роутера 2 часть 2-я

(51.75 КБ) 54 скачивания

(69.8 КБ) 54 скачивания

(33.49 КБ) 54 скачивания
